當前位置：首頁>資料>魯?shù)录夹g(shù)>SP系列轉向箱介紹3

來源：魯?shù)聜鲃?dòng) 發布時間：2012/3/5 18:35:15

SP系列轉向箱,HD系列轉向箱,SPL型換向器的外形和尺寸介紹3；SPL型換向器的外形和尺寸：SPL型轉向箱的外形連接尺寸，重量、潤滑油量單位：mm

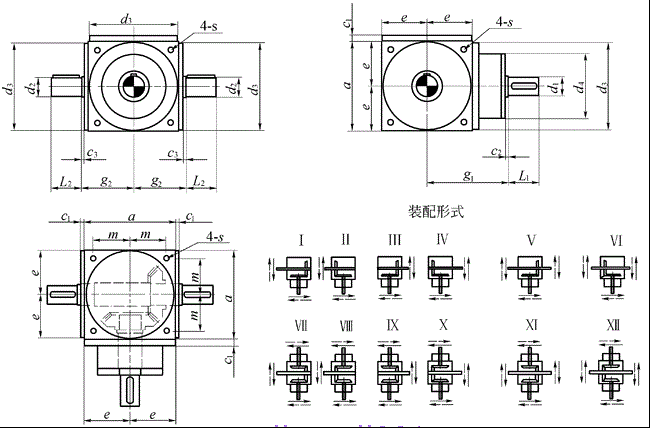

SPL型換向器的外形和尺寸：
魯?shù)聜鲃?dòng)設備有限公司。_生產_傳動設備，產品遠銷海外，備受業界人士和廠家好評。我公司已有10余年的生產K系列斜齒輪-傘輪減速機等各類減速機和轉向箱的經驗。我公司歡迎各位新老顧客的參觀指導。

SPL型轉向箱的外形連接尺寸，重量、潤滑油量單位：mm

規格	a		c1		c2		c3		i=1～2		i=3				i=4				i=5				d2 js6
									d1 js6	L1	d1 js6		L1		d1 js6		L1		d1 js6		d4
27	54		8		2		2		11	23	11		23		-		-		-		-		11
44	90		10		2		2		18	35	16		30		11		23		11		23		18
55	110		10		2		2		22	40	20		35		16		30		14		25		22
77	140		10		2		2		32	50	26		45		20		35		16		30		32
96	170		12		2		2		40	60	32		50		26		45		22		40		40
112	210		15		2		2		45	70	38		55		32		50		30		50		45
135	240		15		2		2		55	85	45		70		38		55		35		55		55
155	280		15		2		2		60	110	50		80		45		70		42		70		60
規格		d3h7		L2		i=1～3		i=4～5		e		g1		g2		m		s		重量 kg		油量 1
						d4		d4
27		53		23		53		-		27		72		37		22		M5		2		0.1
44		88		35		72		62		45		95		57		36		M6		6		0.2
55		108		40		81		72		55		110		67		44		M18		10		0.3
77		135		50		98		81		70		130		82		55		M10		20		0.4
96		165		60		118		98		85		155		100		67		M12		32		1
112		205		70		128		110		105		190		122		85		M16		60		2
135		235		85		138		120		120		215		137		95		M16		75		2.5
155		275		110		150		135		140		250		157		110		M16		115		3
注： a、軸d2可作為輸入端，此時，SPL型換向器在許用速度范圍內可作增速傳動 b、如果數只換向器串連使用，建議_SPV型 c、訂貨時，請指明地腳螺紋孔位置
