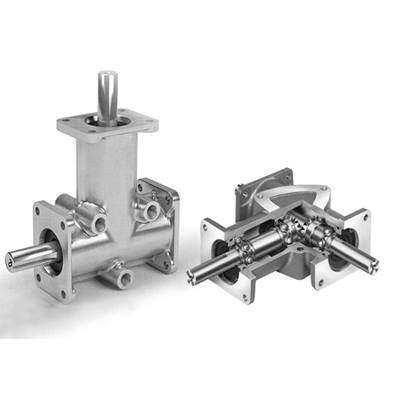

ARA系列螺旋傘齒輪轉向箱
ARA系列傘齒輪轉向箱采用科學的模塊化設計方案,外殼采用_鋁合金壓鑄而成,齒輪采用_高純凈度合金剛20CrMnTiH滲碳淬火,及研磨而成, 主軸采用合金剛調質、高懸重負荷能力,ARA系列轉向箱是傳動行業_的新一代產品。
ARA系列螺旋傘齒輪轉向箱性能優良,輸入、輸出方式采用多方位結構,輸出方式多樣。載重大,體積小、重量輕,鋁合金箱體美觀、_,扭矩大,噪音低,使用范圍廣,使用壽命長。
| A1 | A2 | B | C | D(H7) | F | G | H | K | M | N | O | W | Z | Φsh7 | O | 平鍵 |
ARA0 | 100 | 70 | 94 | 70 | Φ22 | 48 | 38 | 38 | 40 | 5 | 2 | 28 | 17 | Φ5.5 | Φ10 | 15 | - |
ARA1 | 184 | 108 | 155.5 | 120.5 | Φ35 | 70 | 54 | 56 | 60 | 8 | 5 | 40 | 24 | Φ6.8 | Φ15 | 38 | 5×5 |
ARA2 | 252 | 152 | 226 | 177 | Φ42 | 98 | 76 | 72 | 76 | 12 | 5 | 54 | 38 | Φ8.8 | Φ20 | 50 | 6×6 |
ARA4 | 280 | 160 | 265 | 210 | Φ62 | 110 | 80 | 110 | 110 | 10.5 | 5 | 80 | 40 | Φ10.8 | Φ24 | 60 | 8×7 |
